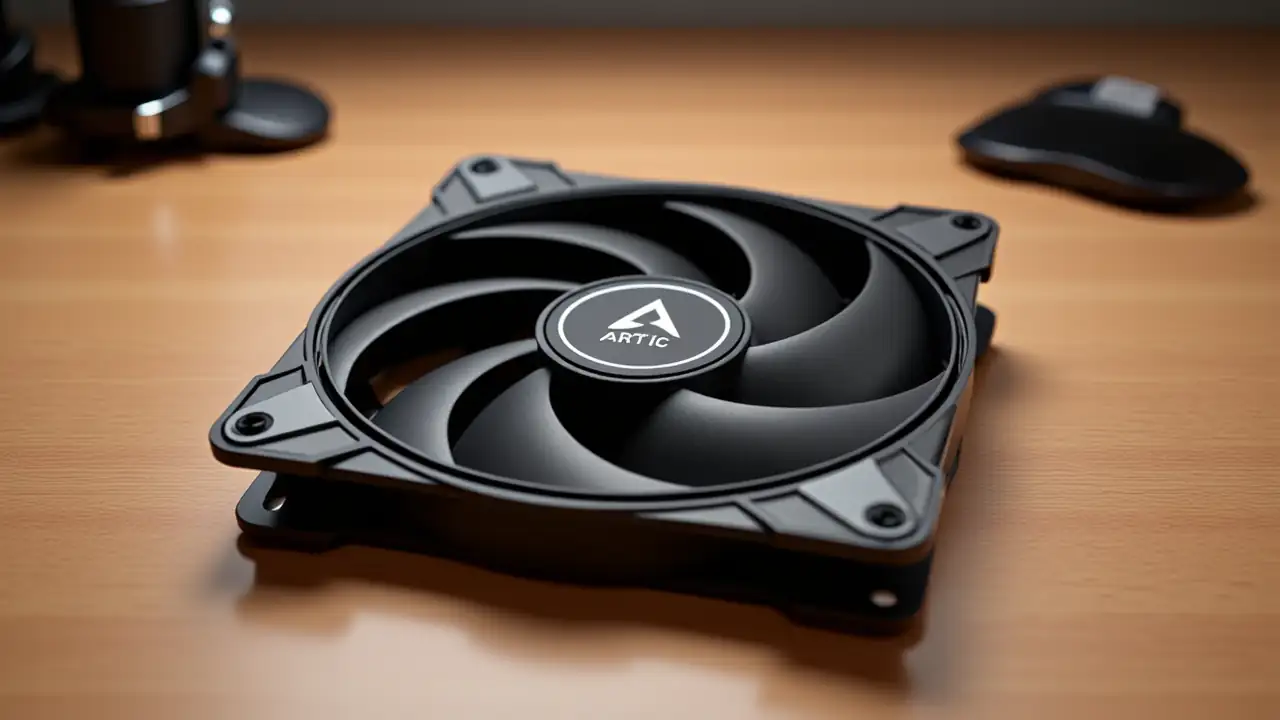

Faut-il un fan hub alimenté pour les ventilateurs ARCTIC P12 Max ?

Les ventilateurs ARCTIC P12 Max sont réputés pour leur excellente performance et leur silence, particulièrement adaptés aux configurations gaming ou PC de travail hautes performances. Mais une question revient souvent pour les utilisateurs qui souhaitent installer plusieurs de ces ventilateurs : faut-il obligatoirement utiliser un fan hub alimenté, ou un simple dédoubleur / tripleur suffit-il ?

Cet page détaille les besoins en alimentation des ARCTIC P12 Max, leurs limites par connecteur de carte mère, et les bonnes pratiques pour une installation sécurisée et efficace. Avec les nouvelles générations de carte graphique, la chaleur dissipée dans le boitier a augmenté. Afin de sécuriser votre configuration, garantir des températures basses et également des performances stables, l’ARCTIC P12 Max est un excellent choix, il est imbattable sur le rapport qualité / prix. Ce modèle m’a permis de réduire les températures CPU et GPU (voir le test de la RTX 5090) sous la barre des 70°, même en charge intensive avec de l’IA ou en jeu. L’Undervolt de la 5090 a également beaucoup aidé.

Puissance et connectique des ARCTIC P12 Max : ce qu’il faut savoir

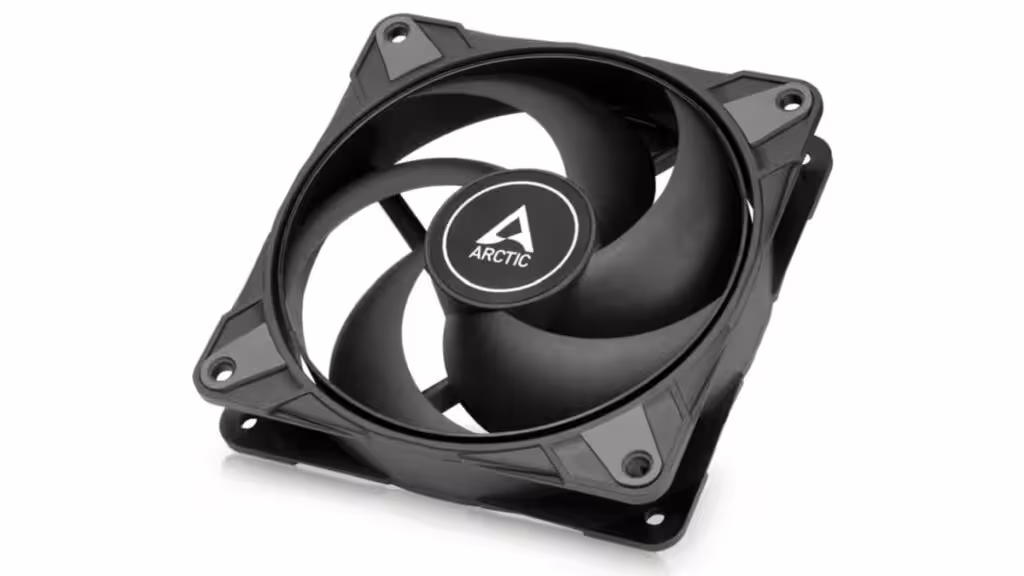

Chaque ventilateur ARCTIC P12 Max dispose d’un câble d’alimentation 4 pins (PWM) d’une longueur standard de 400 mm, soit 40 cm. Ce câble est unique, sans dédoubleur intégré, ce qui implique qu’il faudra acquérir un câble dédoubleur ou tripleur en fonction du nombre de ventilateurs à brancher sur un même connecteur de la carte mère.

Selon les specifications officielles, la consommation électrique maximale d’un ARCTIC P12 Max est d’environ 0,29 A sous 12 V, soit près de 3,5 W par ventilateur. Ce courant est relativement élevé pour un ventilateur 120 mm, surtout à haute vitesse.

Limites des connecteurs de la carte mère

La plupart des connecteurs ventilateurs sur les cartes mères sont conçus pour supporter un courant maximal de 1,0 A (12 W). Cela signifie qu’il est possible de connecter en toute sécurité jusqu’à trois ARCTIC P12 Max sur un seul connecteur de la carte mère grâce à un tripleur 4 pins, mais pas plus. Il existe peu de tripleur 4 pins, sur Amazon il y a un lot de 4 tripleur PWM pour moins de 10 euros avec ce lien, les retours utilisateurs sont positifs et le prix très bas. Si vous n’avez pas besoin d’autant de connecteur, je vous recommande donc le quadrupleur PWM d’Artic pour sa qualité et son prix, même si vous n’utiliserez pas le quatrième connecteur.

Voici une répartition indicative des intensités consommées par nombre de ventilateurs sur un seul connecteur :

• 1 ventilateur : 0,29 A
• 2 ventilateurs : 0,58 A
• 3 ventilateurs : 0,87 A
• 4 ventilateurs : 1,16 A (dépasse la limite recommandée)

Brancher quatre ventilateurs ou plus sur un seul connecteur de la carte mère n’est donc pas conseillé. Cela risque de créer des dysfonctionnements : ventilateurs qui fait du bruit, de causer des problèmes d’instabilité, risque de surcharge électrique. Limitez vous à 3 ventilateurs ARCTIC P12 Max sur un seul connecteur de la carte mère.

---

Fan hub alimenté ou simple splitter : quel choix pour les ARCTIC P12 Max ?

• Jusqu’à 3 ventilateurs par connecteur : un simple câble dédoubleur ou tripleur PWM 4 pins est suffisant pour connecter plusieurs ARCTIC P12 Max sans risque de surcharge électrique.
• Plus de 3 ventilateurs par connecteur : il est nécessaire d’utiliser un fan hub alimenté, qui tire son courant directement de l’alimentation (via un câble SATA ou Molex). Cette solution protège la carte mère et garantit une alimentation stable pour chaque ventilateur.

Le fabricant ARCTIC propose notamment son propre Case Fan Hub pour moins de 10€ avec ce lien, équipé d’une alimentation SATA dédiée, spécialement conçu pour gérer plusieurs ventilateurs P12 Max en toute sécurité.

Exemple de configuration optimale avec plusieurs ARCTIC P12 Max

Dans une configuration typique avec six à sept ventilateurs ARCTIC P12 Max, voici la meilleure manière de répartir les branchements sur la carte mère :

• Façade (entrée d’air) : 3 ventilateurs connectés via un câble tripleur 4 pins sur un seul connecteur de la carte mère.
• Extraction arrière : 1 ventilateur connecté directement sur un connecteur dédié.
• Extraction supérieure : 2 ou 3 ventilateurs connectés via un doubleur ou un tripleur 4 pins sur un autre connecteur de la carte mère.

Cette organisation permet de ne pas dépasser les limites électriques par connecteur, évitant ainsi d’endommager la carte mère ou d’avoir des dysfonctionnements. Elle assure aussi un contrôle PWM efficace, puisque chaque groupe de ventilateurs est relié à un connecteur différent.

Points à vérifier et améliorations à apporter

• Vérifier la capacité électrique exacte des headers sur votre carte mère, qui peut varier légèrement selon les modèles. Certains headers peuvent supporter un peu plus ou moins que 1 A.
• Tester la qualité des câbles dédoubleurs/tripleurs utilisés, car des câbles bas de gamme peuvent provoquer des pertes de signal PWM ou des instabilités dans la gestion de la vitesse.
• S’assurer que le boîtier offre une bonne ventilation pour éviter la surchauffe des ventilateurs et optimiser leur durée de vie.
• Étudier la possibilité d’utiliser un fan hub alimenté si vous souhaitez ajouter plus de ventilateurs ou dans le cas de boîtiers avec plusieurs zones de refroidissement intensif.

Conclusion

Faut-il un fan hub alimenté pour les ventilateurs ARCTIC P12 Max ? La réponse dépend principalement du nombre de ventilateurs que vous souhaitez brancher sur un même connecteur de la carte mère.

Pour jusqu’à trois ventilateurs ARCTIC P12 Max, un simple câble dédoubleur ou tripleur 4 pins est suffisant et sûr. Pour quatre ventilateurs ou plus sur un même connecteur de la carte mère, il est indispensable d’opter pour un fan hub alimenté par une source externe (SATA ou Molex) afin de protéger votre configuration, garantir une alimentation stable et un fonctionnement optimal des ventilateurs.

A noter, l’ARCTIC P12 Max monte à 3300 RPM, c’est une vitesse élevé qui peut s’avérer utile lors des charges intensives. Toutefois pour un bon équilibre entre puissance et bruit, privilégiez une vitesse de 2000 à 2200 RPM. N’oubliez pas également que plus le ventilateur tourne rapidement, plus le débit d’air augmente (jusque là c’est logique !), et plus la pression statique diminue.

Enfin, pour une configuration typique avec 6-7 ventilateurs ARCTIC P12 Max, il est recommandé de répartir les ventilateurs en groupes sur les différents connecteurs de la carte mère, en utilisant des dédoubleurs/tripleurs adaptés à chaque zone du boîtier. N’hésitez pas à utiliser le connecteur dédié à la pompe (PUMP Fan) pour les ventilateurs, par exemple pour les ventilateurs sur le dessus du boitier.

---

Sources principales

[1] HWBusters – Arctic P12 Max fan review
[2] ARCTIC P12 Max Spec Sheet
[3] Digitec – Questions sur Arctic P12 Max
[4] Reddit – Discussion sur Noctua Hub et Arctic P12
